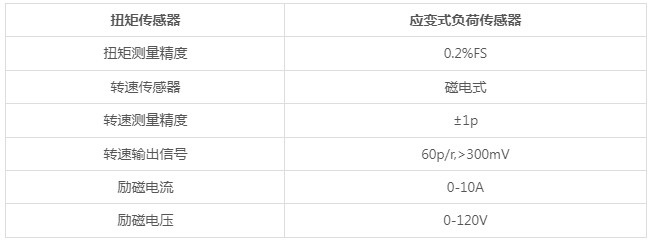

特点1、高精度：电涡流测功机具有高精度，能够准确测量设备输出的扭矩和转速。 2、高稳定性：结构稳定，响应速度快，转速和功率范围宽。 3、低惯量：设计使得其转动惯量较低，有利于快速响应和精确控制。 4、自动化控制：工艺技术成熟，易于实现自动化操作，降低操作难度。 5、广泛应用：适用于测量各种电动机、汽油机、柴油机、齿轮箱等动力机械的性能，成为型式试验的必要设备。 6、通过配套控制仪器，实现PID自动控制。 工作原理1、电磁感应：当直流电通过与转子同轴装配的励磁线圈时，生成的磁通经过涡流环、气隙和转子形成闭合回路。由于转子和摆动部分由磁性材料制成，磁阻很小，磁通密度主要取决于气隙的大小。 2、涡流产生：当感应体（如转子盘）被原动机带动旋转时，气隙磁密随感应体的旋转而发生周期性变化，在涡流环孔壁表面及一定深度范围内将产生涡流电势，并产生涡流。 3、制动力矩：涡流与磁场相互作用，产生制动力矩。该转矩通过外环及传力臂传至测力装置上，由力传感器将力的大小转换成电信号输出，从而达到测转矩的目的。 4、能量转换：发动机输出的功率被转化成摆动体上涡流产生的等值热量，该热量由冷却水带走。 性能指标

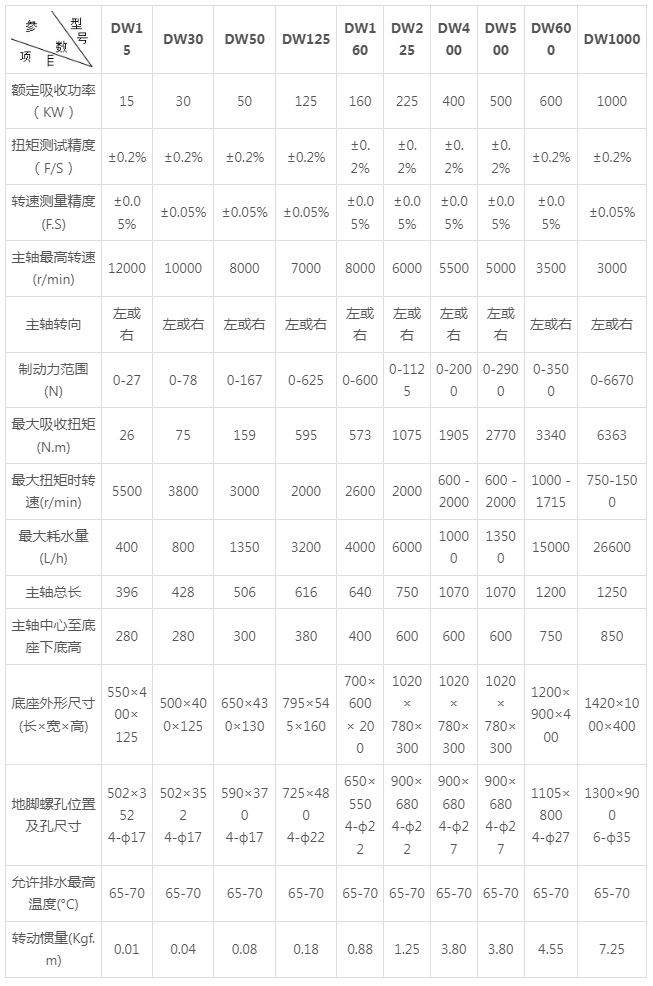

技术参数表 尺寸单位：毫米

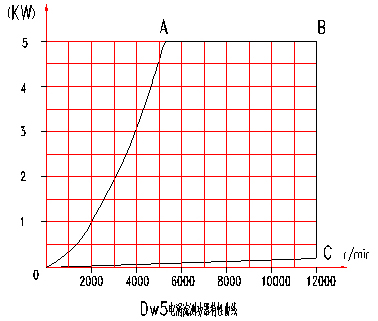

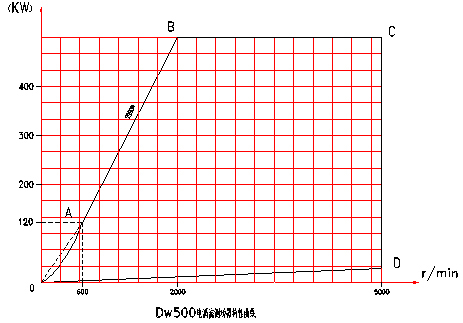

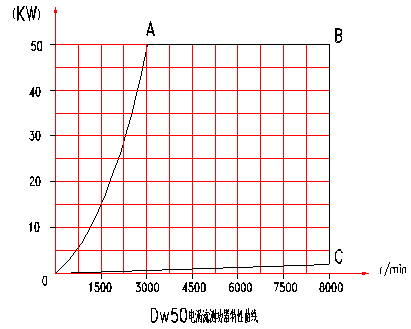

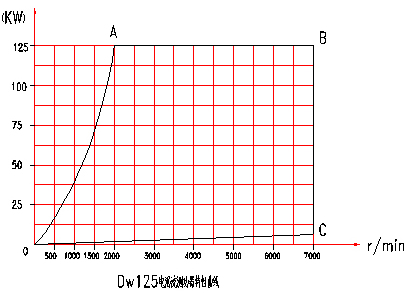

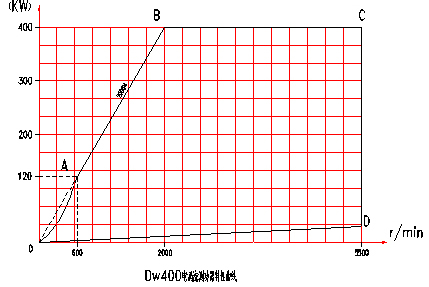

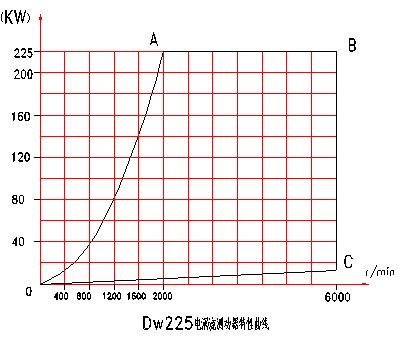

2、特性曲线：
|
